SRB34高低籃式過濾器技術規范 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 詳細介紹 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SRB34高低籃式過濾器技術規范 SRB34高低籃式過濾器是工業生產中管道附件，安裝在管道上能濾除流體中的固體雜質，保證管線設備系統正常地運行，可使流體更加純凈，獲得理想的工業產品；使用一段時間后打開上蓋取出象提藍子式的過濾網，一經洗刷即可以恢復如新。因此，在石油、化工、制藥、食品等行業中得到了廣泛的應用，深受用戶的青睞。 籃式過濾器又稱藍式過濾器，藍式過濾器用于油或其它液體管道上，過濾管道里的雜物，過濾面積比籃式過濾器用于油或其它液體管道上，過濾管道里的雜物，過濾器精度在過濾器中屬于一種精度過濾器，網結構與其它過濾網不一樣，因形狀像籃子所以就叫做藍式過濾器。其優點非常多。
【SRB34高低籃式過濾器技術規范】 是輸送介質管道上的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的入口端，用來攔截介質中的雜質，以保護閥門及設備的正常使用。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾網取出，處理后重新裝入，因此，使用維護方便。 籃式過濾器，這個小巧的設備，在工業領域可是大有作為。它的主要任務就是清除液體中的那些討厭的固體顆粒，就像是給液體做個“SPA"一樣。這樣一來，壓縮機、泵、儀表等設備就能安心工作了，不用擔心被堵住。 【過濾器的選用】①進出口通徑：原則上過濾器的進出口通徑不應小于相配套的泵的入口通徑，一般與入口管路口徑一致。②公稱壓力：按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。③孔目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。規格濾網可攔截的粒徑尺寸可直接詢問。④過濾器材質：過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。

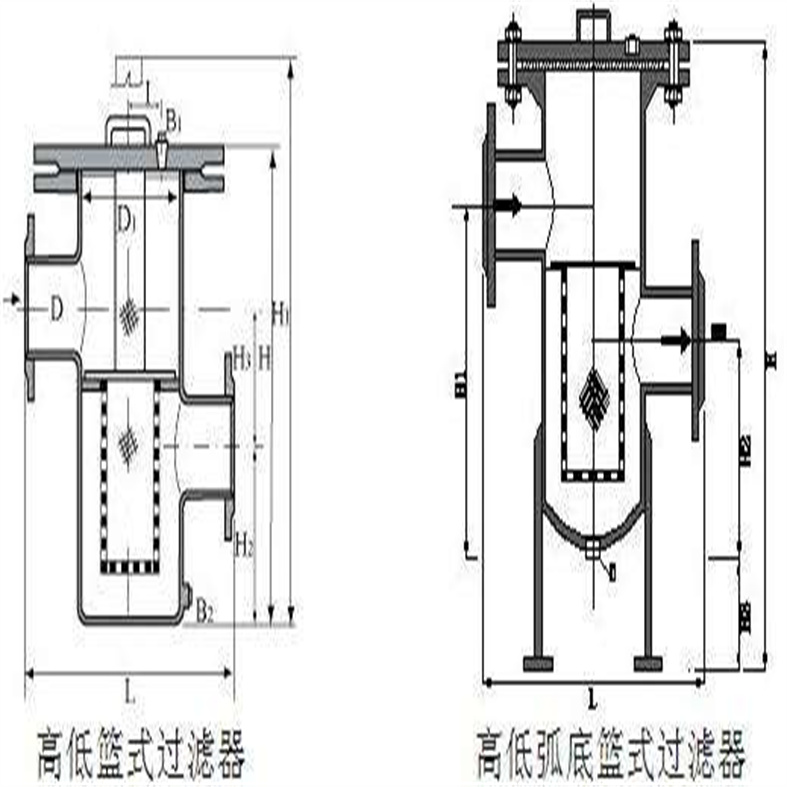

SRB34高低籃式過濾器技術規范產品特點1、過濾精度高，可根據客戶需求配置過濾網的精細度。 SRB34高低籃式過濾器技術規范結構分析圖
SRB34高低籃式過濾器技術規范零部件材料

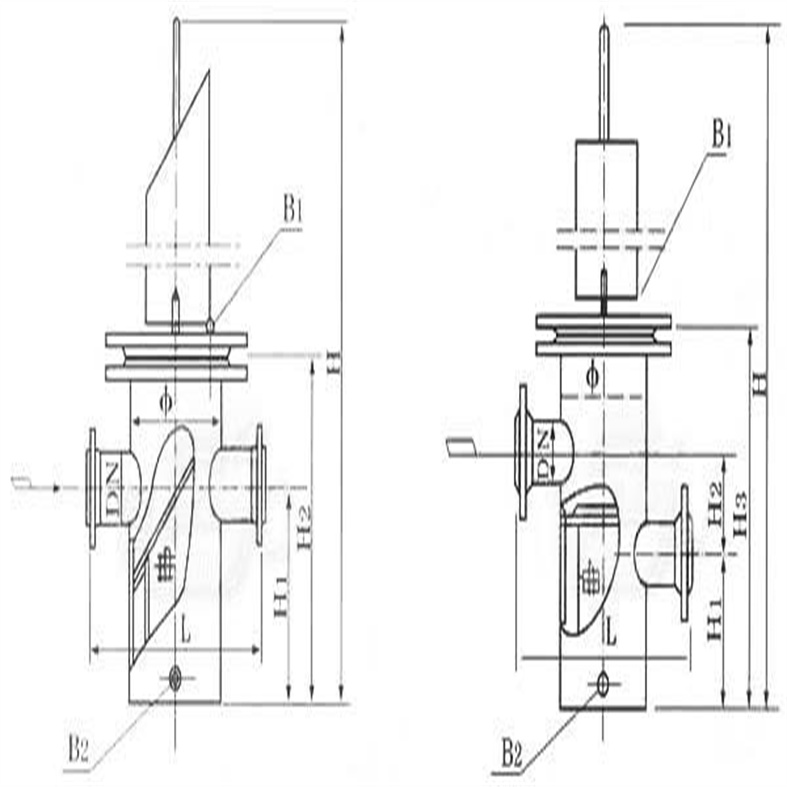

SRB34高低籃式過濾器技術規范外形結構圖
SRB34高低籃式過濾器技術規范主要外形尺寸（直通藍式）
SRB34高低籃式過濾器技術規范主要外形尺寸（高低藍式）

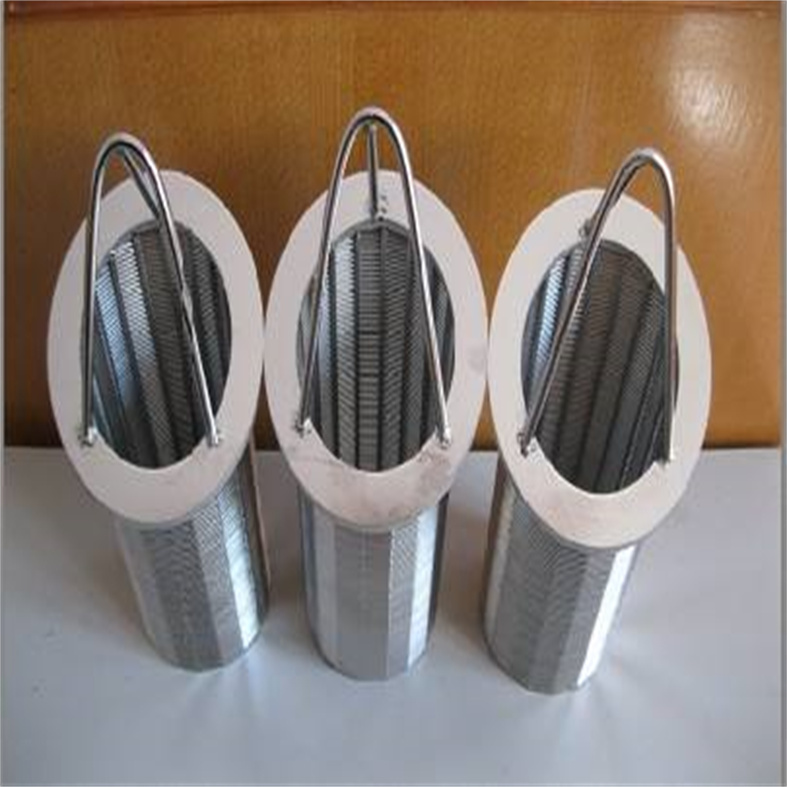

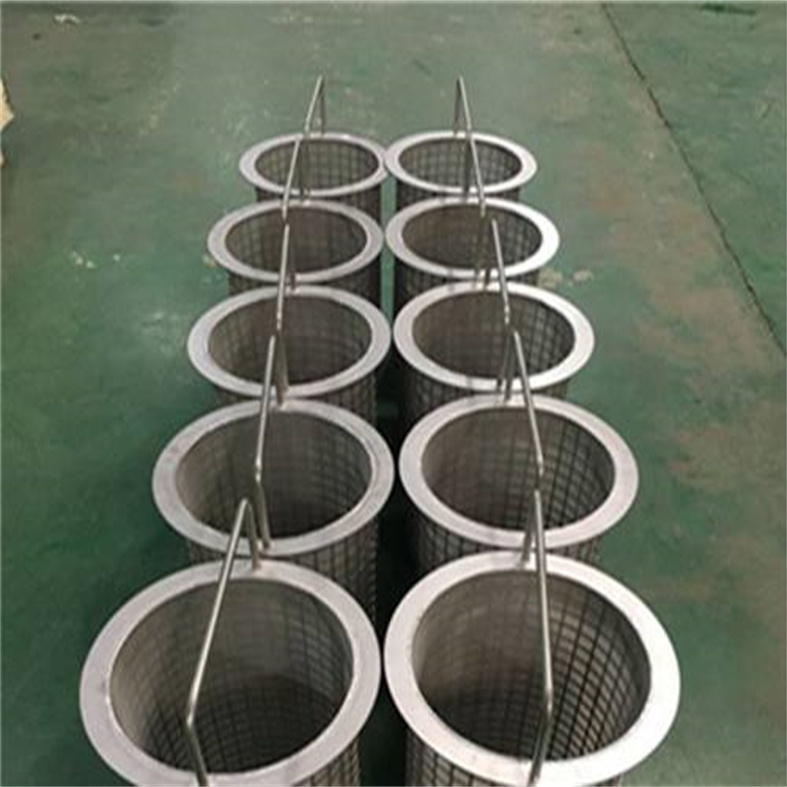

拆卸濾網說明
SRB34高低籃式過濾器技術規范 籃式過濾器作為一種常見的過濾設備，在眾多工業領域和一些民用場景中發揮著重要作用。正確的安裝方法以及對注意事項的把握，對于其能否正常運行、高效發揮過濾功能至關重要。 籃式過濾器安裝前的準備工作 1. 檢查設備完整性 在安裝籃式過濾器之前，要對設備進行全面檢查。查看過濾器的外觀是否有損壞，包括罐體是否有裂縫、凹陷等情況。檢查濾網是否完好無損，濾網的目數是否符合實際使用需求。因?yàn)闉V網是籃式過濾器的核心過濾部件，若有破損會直接影響過濾效果。同時，還要確認各連接部件是否齊全，如法蘭、螺栓、螺母等，避免因部件缺失導致安裝中斷。 2. 確定安裝位置 安裝位置的選擇十分關鍵。首先要考慮便于操作和維護，應選擇在空間開闊、便于人員接近的地方，方便日后對過濾器進行清洗、檢修等工作。其次，要根據工藝流程和管道布局來確定位置，盡量安裝在水平管道上，以確保液體能夠均勻地通過過濾器。如果安裝在垂直管道上，要注意液體的流向應從下往上，這樣有助于雜質沉淀，提高過濾效率。另外，安裝位置要遠離熱源和強腐蝕性物質，防止過濾器受到高溫或化學腐蝕的影響，縮短使用壽命。 3. 清潔管道 在連接籃式過濾器與管道之前，必須對管道進行清潔。管道內部可能存在施工過程中殘留的雜物、鐵銹等，若不清理干凈，這些雜質進入過濾器后，不僅會加重過濾器的負擔，影響過濾效果，還可能損壞濾網。可以采用物理方法，如用刷子、抹布等工具清理管道內壁；也可以使用化學方法，如注入適量的清潔劑進行沖洗，然后用清水沖洗干凈，確保管道內部清潔無雜質。
SRB34高低籃式過濾器技術規范籃式過濾器的安裝步驟 1. 連接管道 將籃式過濾器按照預先確定的位置進行定位，然后使用法蘭連接或螺紋連接的方式與管道相連。如果采用法蘭連接，要確保法蘭面平整、密封良好。在法蘭之間放置合適的密封墊片，如橡膠墊片或金屬纏繞墊片，以防止液體泄漏。將螺栓、螺母擰緊，注意擰緊的力度要均勻，避免因受力不均導致密封不嚴。若采用螺紋連接，要在螺紋處涂抹適量的密封膠，增加密封性，然后將過濾器與管道旋緊。 2. 安裝濾網 打開籃式過濾器的上蓋，將濾網正確安裝在過濾器內部。濾網的安裝要平整，不能有褶皺或扭曲，否則會影響過濾的均勻性。確保濾網與過濾器的內壁貼合緊密，防止雜質從濾網與內壁的間隙中漏過。安裝好濾網后，將上蓋密封好，檢查密封性能是否良好。 3. 檢查與調試 安裝完成后，要對整個系統進行全面檢查。檢查各連接部位是否牢固，密封是否良好，有無松動或泄漏的跡象。然后進行通水調試，緩慢開啟管道閥門，讓液體逐漸流入過濾器，觀察過濾器的運行情況。注意傾聽過濾器內部是否有異常聲音，如摩擦聲或振動聲，若有異常應及時排查原因。同時，觀察過濾器進出口的壓力變化，正常情況下，進出口會有一定的壓力差，但如果壓力差過大或過小，都可能表示過濾器存在問題，需要進一步檢查濾網是否堵塞或安裝是否正確。 SRB34高低籃式過濾器技術規范籃式過濾器安裝的注意事項
1. 壓力與流量匹配 在選擇籃式過濾器時，要確保其額定壓力和流量能夠滿足實際使用需求。如果實際工作壓力超過過濾器的額定壓力，可能會導致過濾器損壞，甚至發生安全事故；而流量不匹配則會影響系統的正常運行效率。在安裝過程中，要根據管道系統的設計壓力和流量，合理選擇合適規格的過濾器，并確保安裝后系統的壓力和流量穩定。 2. 進出口方向 籃式過濾器有明確的進出口方向標識，安裝時必須嚴格按照標識進行連接。如果進出口方向安裝錯誤，液體將無法正常通過過濾器進行有效過濾，甚至可能導致濾網損壞。在連接管道和過濾器時，要仔細確認進出口方向，避免因疏忽造成安裝失誤。 3. 定期維護與檢查 安裝完成后，要建立定期維護和檢查的制度。定期對過濾器進行清洗，清除濾網表面的雜質和污垢，以保持良好的過濾效果。一般來說，根據使用環境和頻率的不同，清洗周期可以從幾天到幾個月不等。同時，要定期檢查濾網的磨損情況，若發現濾網有破損，應及時更換，防止雜質進入系統。另外，還要檢查各連接部件的緊固情況，確保密封良好，防止泄漏。 總之，正確安裝籃式過濾器并注意相關事項，是保證其正常運行、延長使用壽命、實現高效過濾的關鍵。只有嚴格按照安裝方法和注意事項進行操作，才能使籃式過濾器在各種系統中發揮應有的作用。無論是工業生產中的液體過濾，還是民用設施中的水質凈化等場景，都需要重視籃式過濾器的安裝與維護工作。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
